产品名称： YBP-J,YFBPG,YBP,YB,YBFP,YBF橡套扁平软电缆 | |
| 产品型号： YBP-J,YFBPG,YBP,YB,YBFP,YBF | ||
| 产品价格： |
||
| 发布时间：2021/9/27 11:20:32 | ||
| 关 注 度：5043 | ||

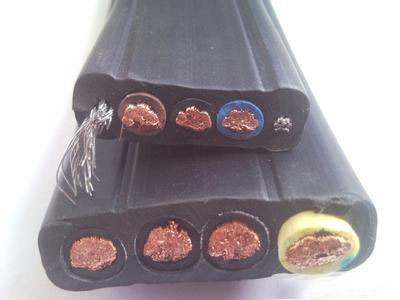

YBP-J,YFBPG,YBP,YB,YBFP,YBF橡套扁平软电缆
产品概述： 橡套扁平软电缆（氯丁胶扁电缆）是专为电缆特殊场合设计制造的，如起重机械、行车等，电缆弯曲时不打结，折叠整齐。YB、YBF、YBZ三大类产品满足各种场合的需要。 扁型结构特别适用于频繁弯曲的场合，不扭结，折叠整齐，环境温度-40~70℃的起重、运输、机械、电气、矿山、等行业各种移动动力装置的电源连接及控制信号照明等。可按顾客需要，在线芯两侧增加钢丝绳或其他承力元件。
扁电缆特点及用途：扁电缆适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆，产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温（高寒）环境下电气性能稳定，抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、电子、汽车制造等行业。
产品执行标准：Q/ZSC031-2009.，扁电缆执行标准 阻燃耐火特性试验执行GB12666-90要求。
产品特点：
1、交流额定电压：U0/U 0.6/1KV，Uo/U=450V/750V
Uo任一主导体和地之间电压有效值
U任二相导体之间有效值http://www.anhdl.com
使用电压：
交流系统：<1.1额定电压
直流系统：<1.5额定电压
最高工作温度： 180℃
最低环境温度：固定敷设-60℃；
线芯长期工作温度：≤65℃
扁电缆安装敷设温度应不低于-25℃；
电缆允许弯曲半径：电缆最小为电缆外径的10倍。
橡套扁平电缆产品型号名称：
| 型号 | 名称 | 允许温升 | 适用范围 |
| YBP-J | 天然丁苯绝缘和护套钢丝加强型铜丝屏蔽扁电缆 | 70°C | 室内无油污场所 |
| YFBPG | 天然丁苯绝缘和氯丁护套钢丝加强型铜丝屏蔽扁电缆 | 70°C | 室外及有油污场所 |
| YBP | 天然丁苯绝缘和护套铜丝屏蔽扁电缆 | 70°C | 室内无油污场所 |
| YB | 天然丁苯绝缘和护套扁平软电缆 | 70°C | 室内无油污场所 |
| YBFP | 天然丁苯绝缘和氯丁护套铜丝屏蔽扁电缆 | 70°C |
室外及有油污场所 电缆具有不延燃性 |
| YBF | 天然丁苯绝缘和氯丁护套扁平软电缆 | 70°C |
| 型号 | 名称 | 主要用途 | 截面mm2 | 芯数 |
| YB | 移动扁形橡套电缆 | 作室内起重运输机械电源线 | 1.5-2.5 | 3、4、5、7、8、10、12 |
| YBF | 非延燃性移动扁平形橡套电缆 |
适用于户外接触油污场合 具有耐气候性和非延燃性 |
4-6 | 3、4、5 |
| YBZ | 阻燃性扁形橡套电缆 | 同YBF具有阻燃性 | 25-70 | 3、4 |
http://www.anhdl.com
| 规格 | 导体结构 | 电缆参考数据 |
20°C最小绝 缘电阻MΩ |
||||
|
外径上限 （宽度×厚度） |
近似重量 | 20°C最大直流电阻 | |||||
|
芯数×截面积 mm2 |
根数、直径 mm |
YB YBF YBZ mm |
YB YBF YBZ Kg/Km |
不镀锡 Ω/KM |
镀锡 Ω/KM |
YB YBF | YBZ |
| 3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
| 3×6 | 84/0.30 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
| 3×10 | 84/0.40 | 27.5×12.0 | 615 | 1.91 | 1.95 | ||
| 3×16 | 126/0.40 | 31.1×13.3 | 830 | 1.21 | 1.24 | ||
| 3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
| 3×35 | 276/0.40 | 42.8×17.6 | 1605 | 1.554 | 0.565 | 40 | 300 |
| 3×50 | 396/0.40 | 49.2×20.0 | 2205 | 0.386 | 0.393 | ||
| 3×70 | 360/0.50 | 55.6×22.5 | 2965 | 0.272 | 0.277 | ||
| 3×4+2×1 | 56/0.30+32/0.20 | 8.5×25 | 427 | 4.95 | 5.0 | 50 | 400 |
| 3×6+2×1 | 84/0.30+30/0.20 | 12×30 | 590 | 3.30 | 3.34 | 50 | 400 |
| 3×6+2×1.5 | 84/0.30+30/0.25 | 12×30 | 600 | 3.30 | 3.38 | 50 | 400 |
| 6×2.5+3×1.5 | 49/0.25+30/0.25 | 15×35 | 900 | 7.98 | 8.05 | 50 | 400 |
| 3×4+4×2.5 | 56/0.30+49/0.25 | 9×32 | 520 | 4.95 | 5.03 | 50 | 400 |
| 3×25+1×10 | 196/0.40+84/0.40 | 18×53 | 1800 | 0.78 | 0.81 | 50 | 400 |
| 3×16+1×6 | 126/0.40+84/0.30 | 15×43 | 1200 | 1.21 | 1.27 | 50 | 400 |
| 3×35+1×10 | 276/0.40+84/0.40 | 21×61 | 2500 | 0.554 | 0.56 | 40 | 300 |
| 3×50+1×10 | 396/0.40+84/0.40 | 24×65 | 3200 | 0.386 | 0.392 | 40 | 300 |
| 4×2.5 | 49/0.25 | 22.5×8.2 | 285 | 7.98 | 8.21 | 50 | 400 |
| 4×4 | 56/0.30 | 26.2×9.1 | 395 | 4.95 | 5.09 | ||
| 4×6 | 84/0.30 | 29.2×9.9 | 505 | 3.30 | 3.39 | ||
| 4×10 | 84/0.40 | 36.5×12.0 | 835 | 1.91 | 1.95 | ||
| 4×25 | 196/0.40 | 51.1×15.8 | 1665 | 0.780 | 0.795 | ||
| 4×35 | 276/0.40 | 57.0×17.6 | 2170 | 0.554 | 0.565 | 40 | 300 |
| 7×2.5 | 49/0.25 | 37.2×8.2 | 490 | 7.98 | 8.21 | 50 | 300 |
| 8×1.5 | 30/0.25 | 33.4×7.0 | 380 | 13.3 | 13.7 | ||
| 8×2.5 | 49/0.25 | 41.6×8.2 | 555 | 7.98 | 8.21 | ||
| 10×1.5 | 30/0.25 | 40.3×7.0 | 465 | 13.3 | 13.7 | 50 | 400 |
| 10×2.5 | 49/0.25 | 50.4×8.2 | 680 | 7.98 | 8.21 | ||
| 12×1.5 | 30/0.25 | 48.3×7.0 | 565 | 13.3 | 13.7 | ||
| 12×2.5 | 49/0.25 | 60.5×8.2 | 820 | 7.98 | 8.21 |
