产品名称： MCHOU柔性橡胶外护套屏蔽扁电缆 | |
| 产品型号： MCHOU | ||
| 产品价格： |
||
| 发布时间：2021/9/28 18:07:05 | ||
| 关 注 度：5720 | ||

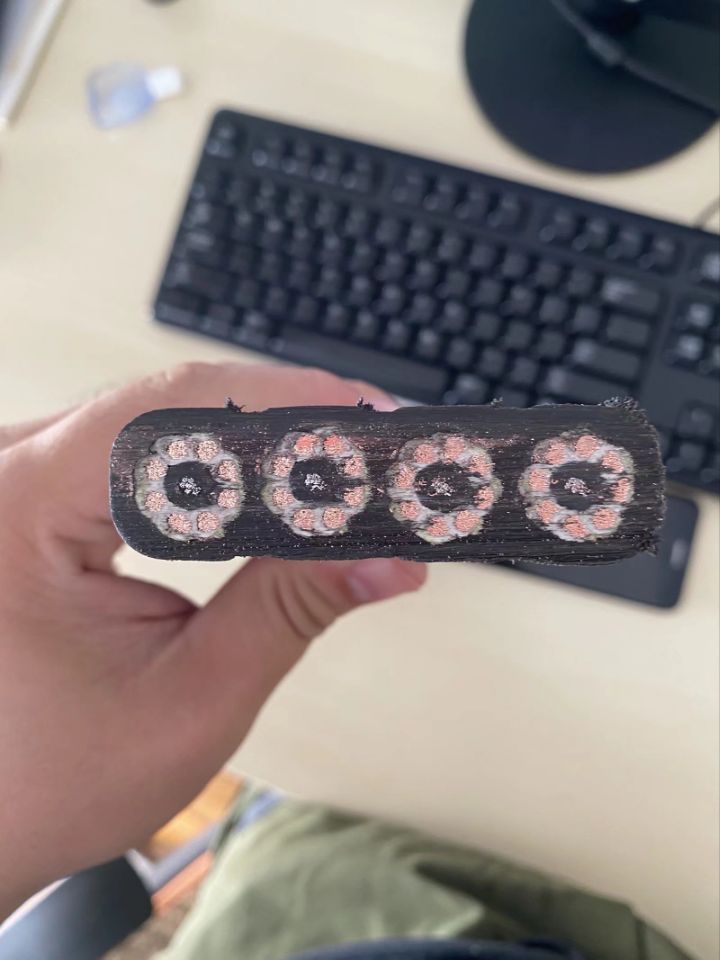

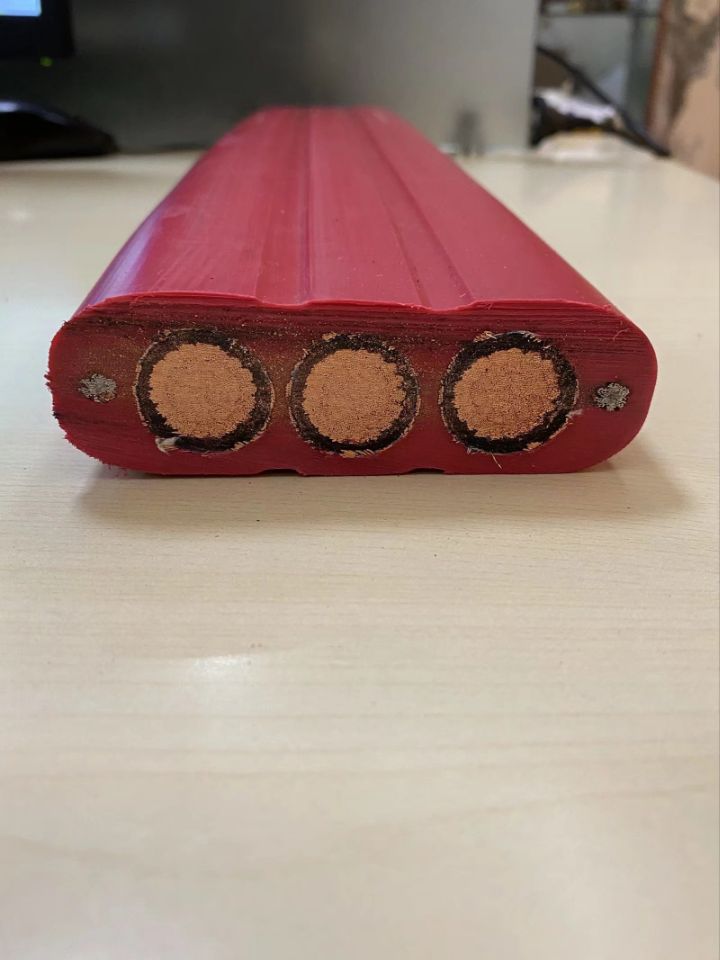

MCHOU柔性橡胶外护套屏蔽扁电缆
应用范围
广泛用于动力及控制系统，适用安装在电缆轨道、运输机、运输系统、起重机、电梯等。这种电缆适合安装在干燥，潮湿的室内，及露天安装，可适应较恶劣的气候，在低温下可以保持良好的柔软性。电缆适合严重弯曲和往返运动，可承受中等应力，电缆可以很好的防止电磁干扰及电磁辐射，同时具有具有非常好的电磁兼容（EMC）特性http://www.anhdl.com
技术要求
1、额定电压为500V、1000V
2、电缆长期工作温度：-40 ~ 100℃
3、如果采用黑色绝缘线芯，白色数字编码，其中有一根黄/绿接地线

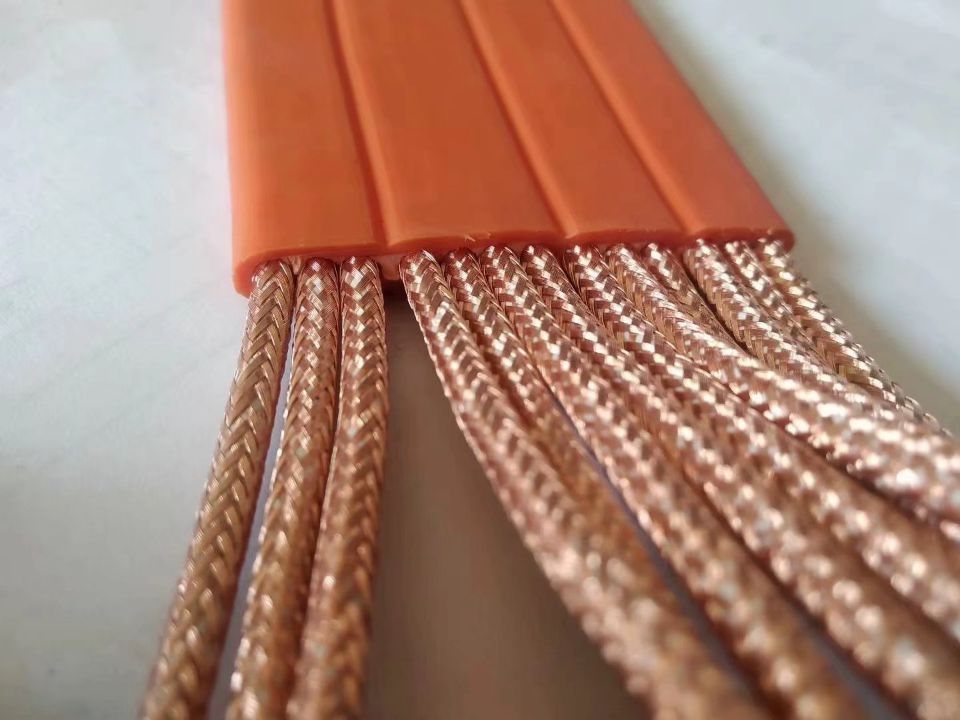

4、绝缘外采用聚酯薄膜 镀锡铜屏蔽，屏蔽密度大于85%
5、电缆的外护套采用耐候型特种橡胶护套，可以保证在野外高温或者低温的条件下正常使用
产品名称
| 型号 | 名称http://www.anhdl.com |
| MCHOU | 全天柔性橡胶外护套屏蔽扁电缆 |
型号规格
| 型号 | 额定电压 | 芯数 | 截面 |
| MCHOU | 500V 1000V | 3~37 | 1.5~120mm2 |
技术参数
| 型号 |
规格 mm2 |
宽度×厚度 mm |
近似重量 Kg/km |
20℃铜电阻 Ω/km |
20℃镀锡铜电阻 Ω/km |
| MCHOU | 4G1.5 | 8.0×22.5 | 290 | 13.3 | 13.7 |
| MCHOU | 8G1.5 | 8.0×41.1 | 537 | 13.3 | 13.7 |
| MCHOU | 12G1.5 | 8.0×59.8 | 795 | 13.3 | 13.7 |
| MCHOU | 4G2.5 | 8.6×24.2 | 437 | 7.98 | 8.21 |
| MCHOU | 6G2.5 | 8.6×33.8 | 562 | 7.98 | 8.21 |
| MCHOU | 12G2.5 | 8.6×65.1 | 1040 | 7.98 | 8.21 |
| MCHOU | 4G4 | 9.1×26.3 | 490 | 4.95 | 5.09 |
| MCHOU | 4G10 | 11.7×35.4 | 940 | 1.91 | 1.95 |
| MCHOU | 4G16 | 13.5×41.1 | 1320 | 1.21 | 1.24 |
| MCHOU | 4G25 | 16.0×51.0 | 2000 | 0.780 | 0.795 |
| MCHOU | 4G35 | 18.0×60.0 | 2700 | 0.554 | 0.565 |
| MCHOU | 4G50 | 21.0×67.0 | 3500 | 0.386 | 0.393 |
| MCHOU | 4G70 | 23.0×76.0 | 4650 | 0.272 | 0.277 |
| MCHOU | 4G95 | 25.5×84.5 | 5800 | 0.206 | 0.210 |
| MCHOU | 4G120 | 28.0×92.0 | 7300 | 0.161 | 0.164 |
